| MOQ: | Διαπραγματεύσιμος |
| τιμή: | negotiable |
| standard packaging: | Σίδηρος-ξύλινο τύμπανο ή ολόκληρο ξύλινο τύμπανο |
| Delivery period: | 8-15 ημέρες |
| payment method: | L/C, T/T |
| Supply Capacity: | 100km το μήνα |

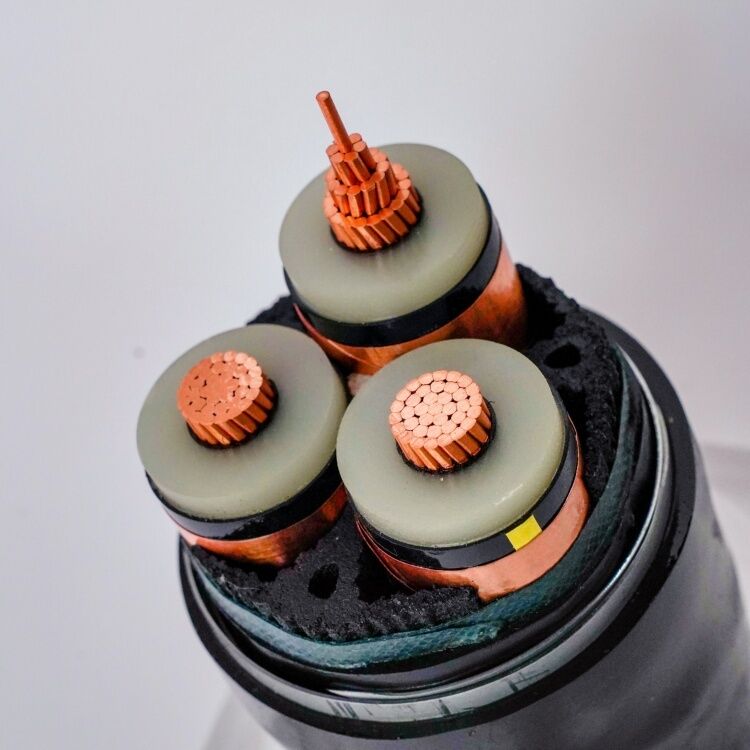

600/1000V, XLPE μονωμένο καλώδιο σύμφωνα με την IEC 60502-1
Πεδίο εφαρμογής
Τα εν λόγω καλώδια χρησιμοποιούνται για την παροχή ενέργειας σε συστήματα εγκατάστασης χαμηλής τάσης και είναι κατάλληλα για εγκατάσταση σε εσωτερικούς και εξωτερικούς χώρους, σε αγωγούς καλωδίων, υπόγειους σταθμούς ηλεκτρικής ενέργειας και ανταλλαγής,τοπική διανομή ενέργειας, και βιομηχανικές εγκαταστάσεις χωρίς μηχανικές ζημιές.
Διοικητής
Ο αγωγός πρέπει να είναι από φυσικό ή μεταλλικά επικαλυμμένο ζεστό χαλκό ή από φυσικό αλουμίνιο ή κράμα αλουμινίου σύμφωνα με το επίπεδο 1 ή 2 της IEC 60228 ή από φυσικό ή μεταλλικά επικαλυμμένο χαλκό κλάσης 5.
Απομόνωση
Το υλικό και το πάχος του XLPE πρέπει να πληρούν τις απαιτήσεις της IEC 60502 ή της BS 5467 και είναι κατάλληλο για συνεχή λειτουργία στους 90 °C.
Φυσικά και ηλεκτρικά χαρακτηριστικά
| Αριθμός πυρήνων x | Απομόνωση | Κεφαλή | Εξωτερική Ø | βάρος | Δυναμικές τάσεις ρεύματος στον αέρα 30°C | Τρέχουσα θερμοκρασία 20 °C | |
| σταυροδευτερόλεπτο. | πάχος | πάχος | Περίπου. | Περίπου. | |||
| Ονομαστικό | |||||||
| Φάση | Ανεξάρτητο | αξία | |||||
| mm2 | χμ | χμ | χμ | χμ | kg / km | Α | Α |
| 3 × 4 + 1 × 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Συγκρότημα/έσωτερικό κάλυμμα
Για τα καλώδια με στρογγυλό πυρήνα, εκτός από τα καλώδια με περισσότερους από πέντε πυρήνεςη χρήση επικαλυπτόμενων εσωτερικών επικαλύψεων επιτρέπεται μόνον όταν το κενό μεταξύ των πυρήνων έχει καλύψει ουσιαστικάΠριν από την εφαρμογή του εξωποιημένου εσωτερικού στρώματος κάλυψης, επιτρέπεται η χρήση κατάλληλης κόλλας.και το υλικό που χρησιμοποιείται για την εσωτερική κάλυψη και το στρώμα πλήρωσης πρέπει να είναι κατάλληλο για τη θερμοκρασία λειτουργίας του καλωδίου και συμβατό με το μονωτικό υλικό· για τα καλώδια χωρίς αλογόνες, το εσωτερικό στρώμα κάλυψης και γέμισσης θα πρέπει επίσης να είναι αλογόνες ενώσεις.
Πανοπλία
Σύμφωνα με την IEC 60502-1, το σύρμα αλουμινίου/καθαριζόμενου χάλυβα/χάλυβα περιστρέφεται σπειροειδώς στο εσωτερικό κάλυμμα,και διπλή ταινία από αλουμίνιο/χάλυβα και χαλκό/καθαρισμένο χαλκό σύρμα μπορούν επίσης να κατασκευαστούν σύμφωνα με τις απαιτήσεις.
Εξωτερική κάλυψη
Το εξωτερικό περίβλημα πρέπει να είναι εξωποιημένο PVC τύπου ST1/ST2, πολυαιθυλένιο τύπου ST3/ST7, ένωση χωρίς αλογόντα ST8, πολυχλωροπρένιο,χλωροσουλφονικό πολυαιθυλένιο ή παρόμοια πολυμερή σύμφωνα με την IEC 60502-1, ο τύπος SE1 είναι επίσης διαθέσιμος κατόπιν αιτήματος.
Πυροβολική απόδοση της κάλυψης καλωδίων
Το καλώδιο μπορεί να είναι εφοδιασμένο με ειδικό φλεγόστερο κάλυμμα από PVC για την τήρηση των απαιτήσεων δοκιμής φλεγόστερου του IEC 60332-3-22, IEC 60332-3-23 και IEC 60332-3-24,και τα υλικά χωρίς αλογόνες συμμορφώνονται με τις προδιαγραφές IEC60754-1 / 2 και IEC 60684 -2.
|
|
