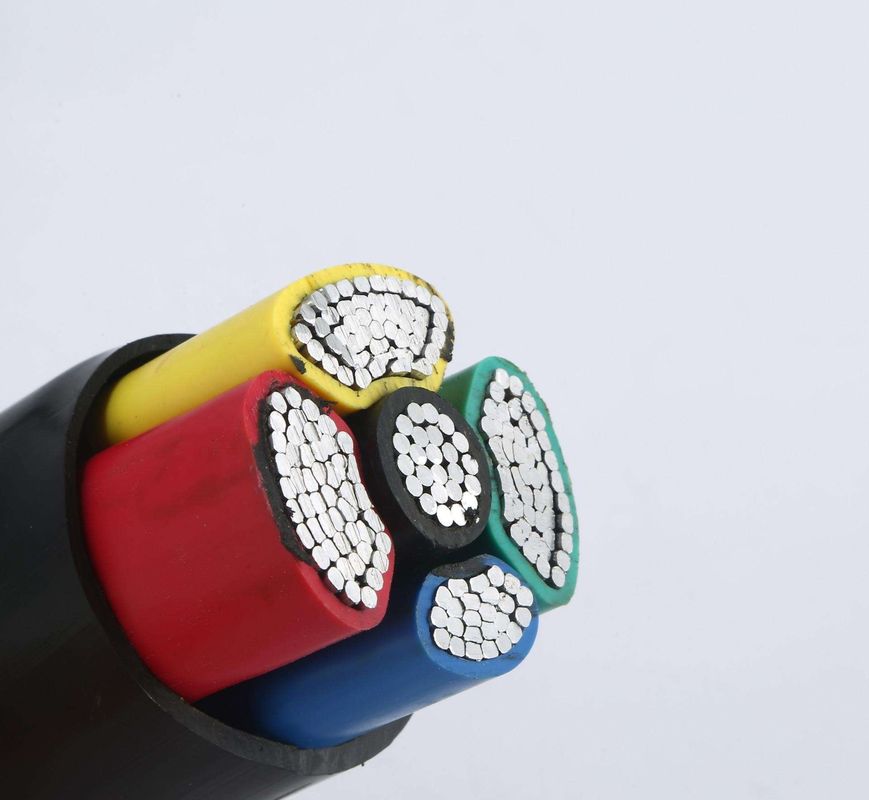

5 πυρήνας 25 μονωμένο καλώδιο ηλεκτρικής δύναμης pe Mm2 Xlpe
Αριθμός άρθρου: YJLV
Εκτιμημένη τάση: 0.6/1 KV
Πρότυπα: GB/T 12706.1-2008, IEC 60502-2004
Αυτό το προϊόν είναι κατάλληλο για τη μετάδοση ισχύος και τη διανομή κάτω από εκτιμημένη την εναλλασσόμενο ρεύμα τάση 0.6/1kv και τις λειτουργούσες γραμμές συχνότητας 50Hz.
Εκτίμηση τάσης για το καλώδιο τροφοδοσίας XLPE | Καμία ονομαστική διατομή Χ του αγωγού κανένα Χ mm2 | |||||||
1 πυρήνας | πυρήνας 2 | πυρήνας 3 | πυρήνας 3+1 | 4core | πυρήνας 3+2 | πυρήνας 4+1 | πυρήνας 5 | |
0.6/1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
Άλλα καλώδια τροφοδοσίας
Διασυνδεμένο πολυαιθυλένιο ή μόνωση PVC, εξωτερικά καλώδια τροφοδοσίας πυρήνων χαλκού θηκών PVC ή πολυαιθυλενίου, STA θωρακισμένα ή μη-θωρακισμένα καλωδίων τροφοδοσίας/καλωδίων
Τύπος: VV, YJV, VV22, YJV22, VV23, YJV23, NH-VV2 2
Αριθμός πυρήνων: ενιαίος πυρήνας, 2 πυρήνες, 3 πυρήνες, 4 πυρήνες, 5 πυρήνες
Σειρά παραγωγής: 1.5mm2, 2.5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 204mm2, 3504mm2, 630mm2
Σχετική τάση: 300/300v, 300/500v, 450/750v, 0.6/1kV
Εφαρμογές
Αυτό το προϊόν είναι κατάλληλο για τη μετάδοση και τη διανομή της ηλεκτρικής ενέργειας κάτω από εκτιμημένη την εναλλασσόμενο ρεύμα τάση 0.6/1kv, που ενεργοποιεί τις γραμμές συχνότητας 50Hz.
Τα καλώδια τροφοδοσίας χαμηλής τάσης χρησιμοποιούνται για τη μετάδοση και τη διανομή της ισχύος στη μετάδοση και τα συστήματα διανομής 1kV. Ευρέως χρησιμοποιημένη στη ηλεκτρική δύναμη, η μεταλλεία, η κατασκευή, η μεταλλουργία, το πετροχημικό, οι επικοινωνίες και άλλοι τομείς, αντικαθιστούν εντελώς το oil-impregnated μονωμένο έγγραφο καλώδιο τροφοδοσίας.
Τα διασυνδεμένα μονωμένα πολυαιθυλένιο διασυνδεμένα καλώδια τροφοδοσίας μονωμένα πολυαιθυλένιο καλώδια τροφοδοσίας έχουν πολλά πλεονεκτήματα πέρα από τα χαρτί-μονωμένα και PVC-μονωμένα καλώδια. Το διασυνδεμένο καλώδιο πολυαιθυλενίου έχει τα πλεονεκτήματα της υψηλής ηλεκτρικής δύναμης, της μηχανικής δύναμης, της υψηλής αντίστασης γήρανσης, της αντίστασης περιβαλλοντικής πίεσης, της χημικής αντίστασης διάβρωσης, της απλής κατασκευής, της ευκολίας - - χρήση και της υψηλής μακροπρόθεσμης θερμοκρασίας εργασίας. Το μπορεί να τοποθετηθούν χωρίς περιορισμούς καθόδου.
Πλεονεκτήματα των διασυνδεμένων καλωδίων πολυαιθυλενίου
τα διασυνδεμένα καλώδια πολυαιθυλενίου έχουν μια υψηλότερη μακροπρόθεσμη λειτουργούσα θερμοκρασία και μια υψηλότερη τρέχουσα εκτίμηση. Υπό τις ίδιες περιβαλλοντικές συνθήκες, τα διασυνδεμένα καλώδια πολυαιθυλενίου μπορούν να μειωθούν σε μέγεθος από 1 ή 2 βήματα (κανονική διατομή) έναντι των καλωδίων PVC. Αυτοί όχι μόνο βελτιώνουν την ποιότητα και την απόδοση του προϊόντος, αλλά και μειώνουν το κόστος το καλώδιο. Θωρακισμένα καλώδια
