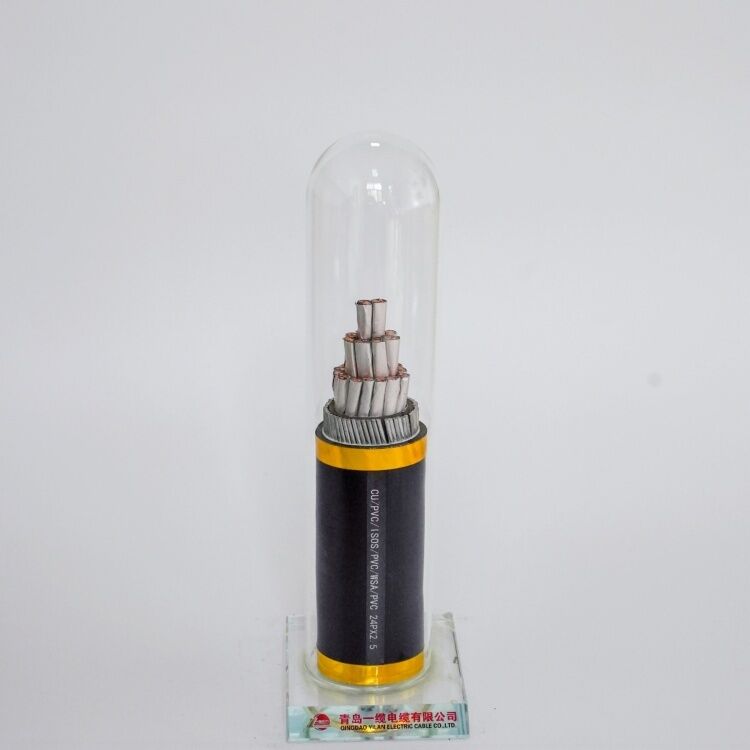

Χαμηλή τάση 3 μονωμένο Xlpe καλώδιο πυρήνων
Το διασυνδεμένο πολυαιθυλένιο μόνωσε τυλιγμένο το PVC καλώδιο τροφοδοσίας με τις άριστες θερμομηχανικές ιδιότητες, τις άριστες ηλεκτρικές ιδιότητες και τη χημική αντίσταση. Έχει επίσης του ελαφριού και κανενός πτώσης ορίου των πλεονεκτημάτων της απλής δομής. Είναι ένας νέος τύπος του καλωδίου που χρησιμοποιείται ευρέως στα πλέγματα, τα ορυχεία και τα εργοστάσια δύναμης πόλεων. Η μέγιστη εκτιμημένη θερμοκρασία εργασίας του διασυνδεμένου μονωμένου πολυαιθυλένιο αγωγού καλωδίου τροφοδοσίας είναι 90°C, το οποίο είναι υψηλότερο από αυτό του PVC που μονώνεται και που μονώνεται πολυαιθυλένιο καλώδια, αυξάνοντας περαιτέρω τη χωρητικότητα φορτίων του καλωδίου.
Εκτίμηση τάσης για το καλώδιο τροφοδοσίας XLPE | Καμία ονομαστική διατομή Χ του αγωγού κανένα Χ mm2 | |||||||
1 πυρήνας | πυρήνας 2 | πυρήνας 3 | πυρήνας 3+1 | 4core | πυρήνας 3+2 | πυρήνας 4+1 | πυρήνας 5 | |
0.6/1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2.5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
Εφαρμογή:
1. Λειτουργούντα χαρακτηριστικά γνωρίσματα:
Η μέγιστη λειτουργούσα θερμοκρασία αγωγών: 90°C
Κατά τη διάρκεια του βραχυκυκλώματος (που διαρκεί λιγότερο από 5 δευτερόλεπτα) η μέγιστη θερμοκρασία του αγωγού καλωδίων δεν θα είναι επάνω από 250°C
Η θερμοκρασία περιβάλλοντος πρέπει να είναι όχι χαμηλότερη από 0°C για την τοποθέτηση του καλωδίου.
2. Κάμπτοντας ακτίνα του καλωδίου:
Ενιαίο καλώδιο πυρήνων: Μη θωρακισμένο καλώδιο 20D, θωρακισμένο καλώδιο 15D.
Αφαιρεί τον πυρήνα το καλώδιο: Μη θωρακισμένο καλώδιο 15D, θωρακισμένο καλώδιο 12D.
Χρήση: Το προϊόν είναι κατάλληλο για τη χρήση στις γραμμές διανομής ισχύος ή τις σταθερές εγκαταστάσεις με την εκτιμημένη τάση συχνότητας ισχύος μέχρι και συμπεριλαμβανομένου 1Kv, εναλλασσόμενο ρεύμα 50Hz.
